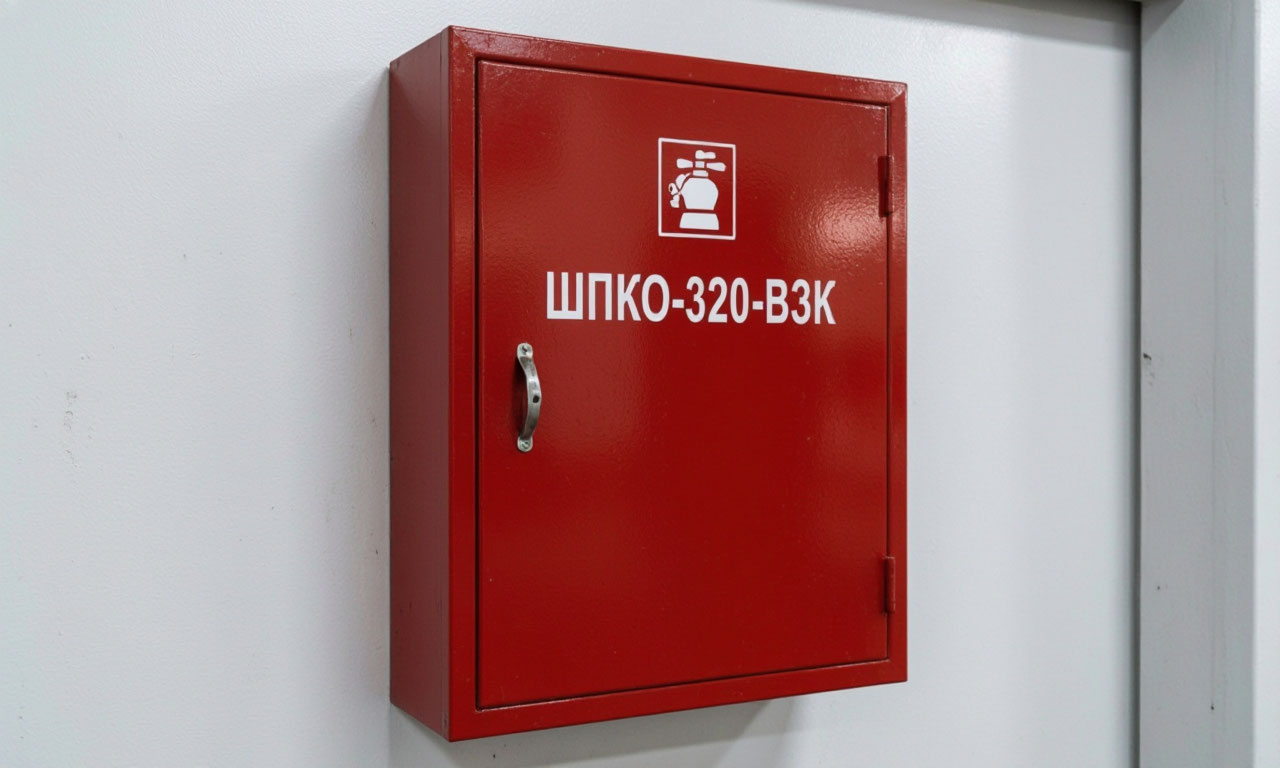

Встраиваемый пожарный шкаф это специализированное металлическое изделие, монтируемое в нишу стены и предназначенное для размещения первичных средств пожаротушения. Такие конструкции стали неотъемлемой частью систем противопожарной безопасности современных зданий, обеспечивая сохранность оборудования и быстрый доступ к нему в экстренной ситуации.
Функциональное назначение встраиваемых моделей
Если вашей организации понадобилось купить встраиваемый пожарный шкаф, то нужно понимать, что их основная задача - обеспечение сохранности и оперативной доступности средств пожаротушения. Внутреннее пространство таких конструкций вмещает пожарные рукава, огнетушители различных типов, соединительные головки, стволы и другую необходимую оснастку. В зависимости от модели, шкафы могут комплектоваться одной или несколькими рукавными кассетами, поворотными корзинами для скатки рукавов, а также специальными креплениями для фиксации огнетушителей.
Встраиваемые модели решают проблему экономии полезной площади помещений. В отличие от навесных аналогов, они не выступают за плоскость стены и не создают помех при передвижении людей, что особенно ценно в коридорах, холлах и других проходных зонах с ограниченным пространством. При этом глубина ниши должна соответствовать габаритам шкафа, который обычно имеет глубину от 195 до 230 мм, что сопоставимо с толщиной стандартных внутренних перегородок.
Места установки шкафов должны обеспечивать визуальный контроль и свободный доступ. Нормативные документы предписывают размещение таких конструкций в легкодоступных местах, на путях эвакуации, с обязательной маркировкой согласно установленным требованиям. На дверцах или рядом со шкафами размещаются указательные знаки и информационные таблички с перечнем хранящегося оборудования, что позволяет быстро идентифицировать назначение шкафа даже при закрытых дверцах.
Конструктивные особенности и требования к материалам
Корпус встраиваемого пожарного шкафа изготавливается из высококачественной листовой стали методом сварки. Толщина металла варьируется в зависимости от модели и назначения, обычно составляя 0,5–1,2 мм. Сталь должна иметь антикоррозийное покрытие, наносимое методом порошковой окраски, что обеспечивает устойчивость к внешним воздействиям и продлевает срок службы изделия, который составляет не менее 10 лет.
- Дверцы шкафов могут быть двух типов: закрытые или открытые (остекленные). Открытые модели оснащены прозрачной вставкой, позволяющей визуально контролировать наличие оборудования без необходимости открывания шкафа. Закрытые варианты, не имеющие остекления, дополнительно маркируются перечнем содержимого, размещенным на внешней поверхности дверцы. Остекление выполняет также функцию быстрого доступа к ключу от шкафа в аварийной ситуации, если он хранится непосредственно за стеклом.
- Запирающие устройства представлены несколькими вариантами: традиционные почтовые замки, замки под треугольный ключ, а также современные евроручки и еврозащелки. Конструкция замка должна одновременно предотвращать несанкционированный доступ и обеспечивать открывание в течение не более 15 секунд в экстренной ситуации. Некоторые производители предусматривают возможность опломбирования дверцы для контроля сохранности содержимого, что особенно актуально для объектов с большим количеством посторонних лиц.
- Наличие перфорационных отверстий в стенках корпуса обязательно для обеспечения естественной вентиляции внутреннего пространства. Это предотвращает скопление влаги и коррозию металла, а также гарантирует сохранность резиновых и текстильных элементов пожарных рукавов. В боковых стенках шкафов предусматриваются технологические отверстия для подключения к системе водоснабжения пожарных кранов.
Виды и типология встраиваемых пожарных шкафов
Классификация встраиваемых пожарных шкафов осуществляется по нескольким критериям, позволяющим подобрать оптимальную конструкцию для каждого конкретного объекта.
По вместимости различают шкафы для одного или двух огнетушителей, для одного или двух пожарных рукавов, а также комбинированные модели, совмещающие хранение рукавов и огнетушителей в одном корпусе. Габариты шкафа напрямую зависят от его вместимости: односекционные модели имеют высоту около 600–730 мм и ширину 780–820 мм, тогда как двухсекционные достигают высоты 1300–1350 мм при меньшей ширине (540–600 мм).
По конструкции дверцы выделяют два основных исполнения. Закрытые модели (маркировка "З") имеют глухие металлические дверцы без остекления. Открытые варианты (маркировка "О") оснащаются прозрачной вставкой, что позволяет визуально контролировать наличие оборудования. Каждый из типов имеет свои преимущества: закрытые модели обеспечивают лучшую защиту от внешних воздействий и вандализма, тогда как открытые упрощают контроль содержимого и оперативный доступ к ключу.
По возможности открывания различают модели с правым, левым и универсальным открыванием дверцы. Универсальные конструкции позволяют переустанавливать дверцу на нужную сторону непосредственно на месте монтажа, что удобно при ограниченных пространственных условиях. Дверцы должны открываться на угол не менее 160°, обеспечивая беспрепятственный доступ к оборудованию и возможность быстрого развертывания рукавной линии.
Маркировка и обозначения
Для корректного выбора и идентификации встраиваемых пожарных шкафов используется система условных обозначений, включающая буквенные и цифровые индексы. Аббревиатура ШПК означает "шкаф пожарный для крана", ШПО "шкаф пожарный для огнетушителя". Дополнительные символы в маркировке указывают на способ монтажа, тип дверцы и другие характеристики.
Буква "В" в обозначении указывает на встраиваемый тип установки. Следующая буква определяет исполнение дверцы: "З" закрытая, "О" открытая (остекленная). Третья буква маркировки указывает на тип запирающего устройства или дополнительную комплектацию: "Б" с замком под треугольный ключ, "К" почтовый замок, "Н" с евроручкой. Например, обозначение ШПК-320 ВЗБ расшифровывается как шкаф пожарный для крана, модели 320, встраиваемый, закрытый, с замком под треугольный ключ.
Цифровые индексы в обозначении модели (например, 310, 315, 320) обычно соответствуют серии изделия и его типоразмеру. Цвет шкафа также кодируется в маркировке: "к" красный, "б" белый, хотя на практике основной цвет корпуса чаще всего выбирается красным или белым в соответствии с требованиями нормативных документов.
Требования к установке и монтажу
- Процесс монтажа встраиваемого пожарного шкафа требует тщательной подготовки и соблюдения строительных норм. В первую очередь необходимо предусмотреть нишу в стене, размеры которой должны точно соответствовать габаритам корпуса шкафа. Установочные размеры обычно меньше внешних на 30–50 мм в каждую сторону для обеспечения правильного позиционирования и последующей отделки.
- Фиксация шкафа в нише осуществляется с помощью анкерных болтов или специальных монтажных пластин. Корпус должен быть жестко закреплен, чтобы выдерживать статические нагрузки от хранящегося оборудования, вес которого может достигать 30 кг и более.
- После установки шкафа все зазоры между корпусом и стеной заполняются строительным раствором или монтажной пеной, а лицевая часть декорируется наличником, соответствующим интерьеру помещения.
При монтаже необходимо предусмотреть подключение к водопроводной сети для шкафов, содержащих пожарные краны. Соединение осуществляется через технологические отверстия в боковых стенках шкафа, к которым подводятся трубы с вентилями или клапанами. Герметичность соединений проверяется при гидравлических испытаниях системы, которые проводятся до окончательной отделки.
Критически важным условием является обеспечение доступа к шкафу. Вокруг него не должно быть посторонних предметов, мебели или конструктивных элементов, препятствующих открыванию дверцы. Согласно техническим требованиям, дверца должна открываться на угол не менее 160° без помех, а перед шкафом необходимо свободное пространство для извлечения рукава и работы с оборудованием.
Условия эксплуатации и климатические ограничения
Встраиваемые пожарные шкафы рассчитаны на эксплуатацию в определенном температурном диапазоне. Большинство моделей сертифицированы для работы при температуре окружающей среды от +5°C до +45°C и относительной влажности до 90%. Эти ограничения связаны с характеристиками материалов, используемых в производстве как самих шкафов, так и хранящегося в них оборудования.
При понижении температуры ниже +5°C возрастает риск замерзания воды в пожарных рукавах и гидрантах, что может привести к разрыву соединительных элементов и потере работоспособности системы. В неотапливаемых помещениях или зонах с отрицательными температурами требуется установка специальных утепленных моделей или использование дополнительных систем обогрева, обеспечивающих поддержание необходимого температурного режима внутри шкафа.
Высокая влажность также негативно влияет на состояние металлических частей шкафа и резиновых уплотнений рукавов. Система вентиляции, предусмотренная в конструкции, способствует отводу влаги, однако в условиях повышенной влажности (более 90%) рекомендуется усилить контроль за состоянием оборудования и проводить более частые осмотры.
Стандарты и нормативная база
Производство и установка встраиваемых пожарных шкафов регламентируются межгосударственным стандартом ГОСТ Р 51844-2009 "Техника пожарная. Шкафы пожарные. Общие технические требования. Методы испытаний". Данный нормативный документ устанавливает требования к конструкции, материалам, размерам и методам испытаний пожарных шкафов, используемых для размещения первичных средств пожаротушения, индивидуальной защиты и спасения людей.
Стандарт определяет следующие обязательные параметры: прочность сварных соединений, устойчивость к механическим нагрузкам, угол открывания дверцы (не менее 160°), нагрузку на рукавную кассету (не менее 300 Н), а также требования к запирающим устройствам и средствам маркировки. Все изделия, выпускаемые в России и странах Таможенного союза, должны проходить сертификацию на соответствие указанному ГОСТу.
Кроме того, размещение пожарных шкафов регулируется строительными нормами и правилами, а также требованиями противопожарных регламентов, определяющими минимальное количество и расположение средств пожаротушения в зданиях различного назначения. Нарушение этих требований влечет административную ответственность и может стать причиной отказа в вводе объекта в эксплуатацию.
Особенности комплектации
Встраиваемый пожарный шкаф может поставляться как в базовой комплектации (только корпус с дверцей и креплениями), так и с полным набором внутреннего оснащения. В стандартную комплектацию обычно входят рукавная кассета (поворотная корзина), полки для размещения огнетушителей, а также элементы крепления. Само противопожарное оборудование рукава, огнетушители, соединительные головки и стволы приобретается отдельно.
Рукавная кассета это поворотную конструкцию, позволяющую хранить пожарный рукав в компактном состоянии и быстро разворачивать его в случае пожара. Кассета должна выдерживать статическую нагрузку не менее 300 Н и поворачиваться в горизонтальной плоскости на угол не менее 90° для обеспечения удобства прокладки рукавной линии. В некоторых моделях предусмотрены специальные крепления для фиксации рукава в сложенном состоянии.
Выбор оборудования для размещения в шкафу зависит от типа объекта и проектных требований. Пожарные краны могут иметь условный проход 50 или 65 мм, что определяет диаметр подключаемых рукавов и размеры соединительных элементов. Огнетушители подбираются по типу огнетушащего вещества и массе заряда, при этом масса одного огнетушителя в шкафу ШПК-320 не должна превышать 30 кг в суммарном выражении для двух устройств.
Техническое обслуживание и контроль
Регулярное техническое обслуживание встраиваемых пожарных шкафов обязательное условие поддержания их в рабочем состоянии. Проверки должны проводиться не реже одного раза в месяц, а в помещениях с агрессивной средой или высокой проходимостью чаще. В ходе осмотра оценивается целостность корпуса и дверцы, работоспособность замков и петель, а также наличие и сохранность всех элементов внутреннего оснащения.
Периодически (в соответствии с регламентом производителя) проверяется герметичность соединений пожарных кранов и состояние рукавов. Резиновые рукава со временем теряют эластичность, на них могут появляться трещины и повреждения, снижающие рабочее давление. Срок службы рукавов ограничен и обычно составляет 5–6 лет, после чего они подлежат замене независимо от внешнего состояния.
Огнетушители требуют особого внимания: ежемесячно проверяется давление в корпусе (по манометру), целостность пломб и маркировки.
Не реже одного раза в год огнетушители взвешиваются для контроля массы заряда, а каждые 5 лет проводится их полное переосвидетельствование с заменой огнетушащего вещества. Все эти процедуры должны фиксироваться в журнале учета противопожарного оборудования, который ведется на объекте.
По окончании срока службы (не менее 10 лет согласно технической документации) шкаф подлежит замене или капитальному ремонту с восстановлением защитного покрытия и заменой изношенных элементов. Своевременное обновление оборудования и соблюдение регламентов обслуживания гарантируют высокую готовность системы пожаротушения к применению в критической ситуации.
