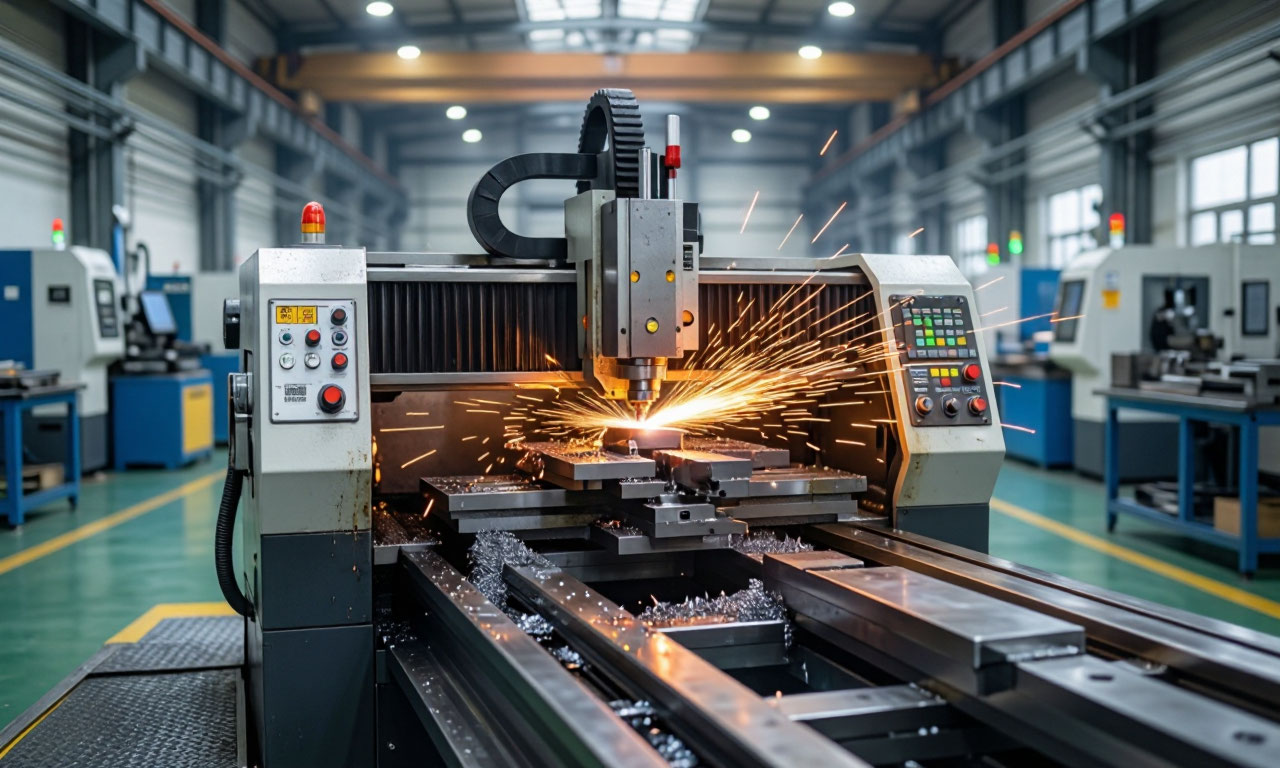

Современное производство предъявляет высокие требования к точности, скорости и качеству обработки деталей. Металлообработка на станках с числовым программным управлением стала основой машиностроения, приборостроения и многих других отраслей промышленности. Особое место в этом процессе занимает фрезерная обработка, позволяющая создавать детали сложной геометрии с высокой повторяемостью размеров.
Профессиональная металлообработка на станках с ЧПУ в СПБhttps://conturobrabotki.ru/ требует глубокого понимания физико-механических свойств обрабатываемых материалов и правильного подбора режимов резания.
- Ключевое преимущество фрезерной обработки на оборудовании с ЧПУ заключается в возможности автоматизировать процесс и достичь стабильного качества при серийном производстве. Современные обрабатывающие центры оснащаются высокоточными шпинделями с прямым приводом, системами автоматической смены инструмента и ЧПУ, которые позволяют обрабатывать детали из различных материалов от мягкого алюминия до высокопрочных нержавеющих сталей.
- Технические характеристики станков, такие как максимальные обороты шпинделя, жесткость конструкции и динамика осей, напрямую влияют на возможности обработки каждого конкретного материала.
Особенности фрезерования алюминия на станках с ЧПУ
Алюминий и его сплавы широко распространены в промышленности благодаря удачному сочетанию малой плотности, высокой прочности и коррозионной стойкости. При фрезеровании алюминия важно учитывать его высокую пластичность и относительно низкую температуру плавления. Эти свойства создают риск налипания материала на режущую кромку инструмента и образования наростов, что существенно ухудшает качество обработанной поверхности.
Для обработки алюминия критическое значение имеет скорость резания. Исследования показывают, что фрезерование этого материала должно выполняться со скоростью не ниже 100 м/мин только при таких условиях удается избежать образования нароста на лезвии фрезы. Оптимальный диапазон скоростей для твердосплавных фрез составляет 350-800 м/мин, при этом работа на скоростях ниже 200 м/мин категорически не рекомендуется из-за мгновенного налипания металла на режущую кромку.
Геометрия инструмента играет определяющую роль при фрезеровании алюминия. Для чистовой обработки оптимальными параметрами являются передний угол 15°, задний угол 10° и угол наклона зубьев к оси фрезы 30°. При черновом фрезеровании рекомендуется использовать передний угол 0°, задний угол 7° и угол наклона зубьев 0°. Увеличение угла наклона зубьев до 30° позволяет добиться шероховатости поверхности Ra = 0,64-0,32 мкм, тогда как при нулевом угле этот показатель составляет 3,2-2,5 мкм.
Инструмент для алюминия должен иметь увеличенные стружечные канавки и полированные поверхности для снижения трения и предотвращения залипания стружки. Предпочтение следует отдавать фрезам с двумя-тремя зубьями четырехзубые инструменты имеют слишком малые канавки, которые быстро забиваются алюминием. Подача на зуб для средних диаметров фрез (6-12 мм) должна составлять 0,05-0,15 мм/зуб. Слишком малая подача превращает резание в трение и вызывает перегрев, а чрезмерная подача приводит к вибрациям.
Способ фрезерования также имеет значение. Для алюминия рекомендуется попутное фрезерование, при котором вход зубьев в материал происходит более благоприятно. Это позволяет избежать высоких температур в зоне резания и минимизирует склонность материала к упрочнению. При попутном фрезеровании стружка удаляется эффективнее, а риск ее налипания на инструмент значительно снижается.
Использование смазочно-охлаждающих жидкостей при фрезеровании алюминия определяется режимами обработки. При высоких скоростях резания и большой длине реза применение СОЖ обязательно. В остальных случаях можно обойтись без нее, но при интенсивной черновой обработке традиционная подача СОЖ помогает контролировать температуру и обеспечивать вынос стружки. Системы минимальной смазки (MQL) эффективны при высоких скоростях и чистовых проходах.
Высокоскоростная обработка алюминия демонстрирует интересные закономерности. При сохранении постоянной подачи на зуб и увеличении скорости до значений высокоскоростной обработки сила резания снижается в 1,5 раза, а производительность резко возрастает. При снижении подачи на зуб и постоянной минутной подаче сила резания уменьшается более чем в 2,5 раза по сравнению с обычными режимами. Это открывает возможности для существенного повышения эффективности производства.
Технология фрезерования латуни
Латунь сплав меди с цинком, обладающий хорошей обрабатываемостью и широко применяемый для изготовления различных деталей. Рекомендуемая скорость резания при фрезеровании латуни составляет 200-400 м/мин. Этот материал менее склонен к налипанию по сравнению с чистой медью, что упрощает процесс обработки.
Для фрезерования латуни подходят твердосплавные фрезы, аналогичные используемым для алюминия. Увеличенные стружечные канавки и острая режущая кромка обеспечивают эффективное удаление стружки и качественную поверхность. При обработке латуни важно контролировать температуру в зоне резания перегрев может привести к деформации детали и ухудшению точности.
Черновое фрезерование латуни выполняется с большей глубиной и подачей, чем чистовая обработка. При чистовых проходах подача может составлять 0,05-0,15 мм/об, что обеспечивает высокое качество поверхности. Латунь хорошо поддается как традиционному фрезерованию, так и высокоскоростной обработке.
Применение СОЖ при фрезеровании латуни способствует отводу тепла и улучшению качества поверхности. Однако, как и в случае с алюминием, выбор конкретного режима охлаждения зависит от интенсивности обработки и требований к финишной поверхности.
Нюансы фрезерной обработки меди
Медь отличается высокой пластичностью и теплопроводностью, что создает специфические сложности при фрезеровании. Этот материал уязвим к температурному и механическому воздействию, требует особого подхода к выбору инструмента и режимов резания.
При фрезеровании меди используются фрезы специальной геометрии с острым передним и большим задним углом такая конфигурация снижает интенсивность трения и предотвращает налипание материала на режущие кромки. Количество зубьев на фрезе должно быть уменьшено до двух-четырех для улучшения эвакуации стружки. Чистовая обработка меди выполняется на скорости 150-300 м/мин с подачей до 0,05-0,2 мм/зуб, черновая при подаче до 0,3 мм/зуб.
- При интенсивном налипании меди на инструмент рекомендуется увеличить скорость резания, использовать более острые фрезы и применять СОЖ с противопригарными добавками. Появление вибраций и заусенцев сигнализирует о необходимости проверить вылет инструмента и жесткость крепления заготовки, а также скорректировать подачу и глубину резания.
- В качестве охлаждающих сред при обработке меди используются традиционные СОЖ, спирт и сжатый воздух. Выбор конкретного типа охлаждения зависит от режимов обработки и требований к качеству поверхности. Обработка меди требует постоянного контроля состояния инструмента даже небольшое затупление может привести к значительному ухудшению качества.
Стратегии фрезерования конструкционной и инструментальной стали
Сталь наиболее распространенный конструкционный материал, но его обрабатываемость существенно варьируется в зависимости от химического состава и термической обработки. Стали с низким содержанием углерода склонны к образованию наростов и заусенцев, тогда как высокотвердые стали могут вызывать выкрашивание режущей кромки инструмента. Правильный выбор режимов резания критически важен для обеспечения качества и стойкости инструмента.
Требования к жесткости оборудования и оснастки при фрезеровании стали значительно выше, чем при обработке алюминия или меди. Высокие силы резания требуют стабильного крепления заготовки и минимальных люфтов в узлах станка. Строгое соблюдение требований по взаимному расположению фрезы и заготовки, а также разумное применение СОЖ помогают предотвратить типичные проблемы.
Выбор инструмента для стали определяется ее твердостью и обрабатываемостью. Для конструкционных сталей применяются твердосплавные фрезы с износостойкими покрытиями. Режимы резания подбираются с учетом конкретной марки стали и типа обработки черновой или чистовой.
При обработке стальных деталей важным фактором является правильный выбор смазочно-охлаждающей жидкости. СОЖ не только снижает температуру в зоне резания, но и уменьшает трение, способствуя получению более чистой поверхности и увеличению стойкости инструмента.
Фрезерование нержавеющих сталей- особенности и решения
Нержавеющие стали делятся на несколько типов, каждый из которых имеет свои особенности обработки. Ферритные нержавеющие стали по свойствам схожи с низкоуглеродистыми сталями, поэтому к ним применимы аналогичные рекомендации. Мартенситные стали склонны к упрочнению в процессе резания, что требует более высоких скоростей резания и максимально точной траектории инструмента.
Аустенитные и дуплексные нержавеющие стали представляют наибольшую сложность при фрезеровании. Для них характерна проблема выкрашивания режущей кромки из-за термических трещин и налипания металла.
При черновой обработке рекомендуется использовать высокоскоростной режим для устранения проблемы налипания и отказ от СОЖ для снижения риска возникновения термических трещин. Для чистовой обработки, напротив, применение СОЖ в виде масляного тумана или пленки оказывается эффективным, поскольку температура в зоне резания ниже и риск образования трещин не столь высок.
Фрезерование нержавеющей стали требует мощного оборудования с высокой жесткостью и качественной системой охлаждения. Инструмент должен иметь специальные покрытия, повышающие износостойкость и снижающие трение. Особое внимание уделяется траектории движения инструмента и постоянству подачи любое изменение режима может привести к дефектам поверхности.
Обработка конструкционных пластиков! Капролон и полиамид
Полимерные материалы находят все более широкое применение в современной промышленности благодаря уникальному сочетанию свойств. Капролон (полиамид-6) отличается небольшим весом, низким коэффициентом трения, устойчивостью к коррозии и воздействию слабых кислот, щелочей, масел и углеводородов. Этот материал сохраняет работоспособность в диапазоне температур от -60°С до +120°С.
При фрезеровании капролона и полиамида важно правильно подобрать режимы резания, чтобы избежать перегрева материала и его деформации. Пластики хорошо поддаются механической обработке, но требуют качественного отвода стружки и достаточного охлаждения. Использование станков с ЧПУ позволяет достичь высокой точности и превосходного качества поверхности при обработке этих материалов.
Для полиамидов рекомендуется применять инструмент с острыми режущими кромками и увеличенными стружечными канавками. Недостаточная острота инструмента или неправильная геометрия могут привести к задирам поверхности и деформации детали. Скорость резания подбирается с учетом термостойкости материала перегрев может привести к оплавлению заготовки.
Фрезеровка пластиков на станках с ЧПУ позволяет существенно упростить работы, экономить материал и дает высокие результаты в минимальные сроки. Это делает обработку полимеров экономически эффективным решением для производства высококачественных прототипов, пресс-форм и оснастки. При серийном производстве деталей из капролона и полиамида фрезерная обработка обеспечивает стабильное качество и повторяемость размеров.
Инструментальное оснащение для различных материалов
Правильный выбор инструмента основа эффективной фрезерной обработки. Для каждого материала требуются фрезы с определенной геометрией и характеристиками. Современный рынок предлагает широкий ассортимент твердосплавных фрез, оптимизированных для обработки конкретных материалов. Фрезы с увеличенными стружечными канавками и углом спирали 45° эффективно отводят стружку при обработке цветных металлов и их сплавов.
При выборе фрезы важно учитывать не только обрабатываемый материал, но и тип операции. Для черновой обработки предпочтительны фрезы с меньшим числом зубьев и большим объемом стружечных канавок, для чистовой инструмент с увеличенным числом зубьев для получения более гладкой поверхности. Фрезы для алюминия и меди часто изготавливаются из мелкозернистого твердого сплава с размером зерна 0,5 мкм, что обеспечивает высокую твердость и износостойкость.
Значительное влияние на качество обработки оказывает покрытие инструмента. Для стали и нержавеющих сталей применяются износостойкие покрытия, повышающие ресурс инструмента. Для алюминия и меди, напротив, предпочтительны фрезы без покрытия или со специальным низкофрикционным покрытием, предотвращающим налипание материала.
Практические аспекты настройки режимов резания
Качество обработки напрямую зависит от правильной настройки режимов резания. Основные параметры скорость резания, подача, глубина и ширина резания тесно взаимосвязаны. Для алюминия оптимальная скорость резания составляет 350-800 м/мин, для меди 150-300 м/мин, для латуни 200-400 м/мин. Эти значения являются ориентировочными и могут корректироваться в зависимости от конкретной марки материала, состояния оборудования и требований к качеству.
Подача на зуб еще один важнейший параметр. Для средних диаметров фрез при обработке алюминия рекомендуется подача 0,05-0,15 мм/зуб. Выход за эти пределы приводит к негативным последствиям: слишком малая подача вызывает перегрев и трение, слишком большая вибрации и ухудшение качества поверхности. Для обработки меди подача при чистовой обработке составляет 0,05-0,2 мм/зуб, при черновой до 0,3 мм/зуб.
Глубина и ширина резания определяются возможностями оборудования и требованиями к производительности. При высокоскоростной обработке алюминия глубина резания может достигать 2,0 × D фрезы при малом радиальном шаге (5-15% от диаметра). Такой подход обеспечивает лучший отвод тепла со стружкой. При чистовой обработке глубину резания оставляют на всю высоту стенки, а припуск по ширине минимизируют до 0,1-0,3 мм это исключает отжатие инструмента и гарантирует точность.
Практическая диагностика процесса фрезерования включает оценку стружки, поверхности и состояния инструмента. Стружка должна быть сегментированной, а не длинной лентой. Сильный блеск стружки сигнализирует о перегреве. Звук резания должен быть ровным, без визга или рычания. После прохода режущая кромка должна оставаться чистой любые следы налипания означают необходимость корректировки режимов.
В таблице приведены рекомендуемые режимы резания для основных материалов, обрабатываемых на станках с ЧПУ.
| Материал | Скорость резания, м/мин | Подача на зуб, мм/зуб | Глубина резания, мм | Тип СОЖ | Рекомендуемый инструмент |
|---|---|---|---|---|---|
| Алюминий | 350-800 | 0,05-0,15 | до 2×D | MQL / эмульсия | 2-3 зуба, полированные канавки |
| Латунь | 200-400 | 0,05-0,15 | 1-2 мм | Эмульсия / воздух | Твердосплавные фрезы |
| Медь | 150-300 | 0,05-0,20 | 0,5-1,5 мм | Спирт / эмульсия | Острые фрезы, 2-4 зуба |
| Конструкционная сталь | 80-150 | 0,03-0,10 | 0,5-2 мм | Эмульсия / масло | С покрытием, износостойкие |
| Нержавеющая сталь | 60-120 | 0,02-0,08 | 0,3-1,0 мм | Масляный туман (чистовая) | Спецпокрытие, высокая жесткость |
| Капролон / полиамид | 200-500 | 0,05-0,15 | до 3 мм | Воздух / сухая | Острые кромки, большие канавки |
Рекомендации по выбору технологии
Профессиональная фрезерная обработка требует комплексного подхода, учитывающего свойства материала, возможности оборудования и требования к готовой детали. Выбор конкретной технологии определяется не только типом материала, но и такими факторами, как форма детали, требуемая точность, шероховатость поверхности и объем партии.
При работе с алюминием критически важны высокие скорости резания и правильная геометрия инструмента. Обработка меди требует особого внимания к температуре и качеству отвода стружки. Нержавеющие стали и конструкционные пластики предъявляют собственные требования к режимам и инструменту.
Использование современных обрабатывающих центров с ЧПУ и правильно подобранного инструмента позволяет достичь высокой производительности и стабильного качества при обработке широкого спектра материалов. Понимание физики процесса резания и постоянный контроль ключевых параметров основа эффективного производства.
